人工智能入门06-华为昇腾实习笔记-垃圾分类、使用自定义算法构建模型（手写数字识别）

　　5.27学习：

• 完成实践《垃圾分类（使用新版自动学习实现图像分类）》
• 完成实践《使用自定义算法构建模型（手写数字识别）》

本教程博主继续实践ModelArts，体验到其提供的自动学习-图像分类的功能还有workflow的整个流程，还体验到进阶的自定义算法构建到ModelArts上作业训练的过程。

《垃圾分类（使用新版自动学习实现图像分类）》

　　官方教程垃圾分类（使用新版自动学习实现图像分类）_AI开发平台ModelArts (huaweicloud.com)。

　　这个例子是图片分类，可以很好熟悉Workflow的流程，以及自动学习完成图片分类。

创建OBS桶

　　在桶列表页面，单击桶名称，进入该桶的概览页面，新建一个名为garbage-sorting的文件夹。

准备训练数据集

　　进入8类常见生活垃圾图片数据集AI Gallery数据集详情页，单击右侧“下载”。选择熟悉的”北京四“（需要确保选择的区域与管理控制台所在的区域一致）。

　　进入“下载详情”页面，按图填写以下参数。其中，下载方式：ModelArts数据集；数据类型：系统会根据您的数据集，匹配到相应的数据类型；数据集输入位置：用来存放源数据集信息，我们新建一个input子文件夹；数据集输出位置：用来存放输出的数据标注的相关信息，我们新建一个output子文件夹。（tips:文件路径中各名字不能出现空格）

　　完成参数填写，单击【确定】，自动跳转至AI Gallery个人中心【我的下载】页签，单击【刷新】按钮，等5分钟左右下载完成。

配置委托访问授权

　　我们此前配置过了，这里不用再配置。

创建新版自动学习图像分类项目

　　进入ModelArts - Console (huaweicloud.com)ModelArts控制台，左侧导航栏选择【自动学习】，点击【图像分类－创建项目】。

　　注意：数据集选择刚刚下载的数据集；输出路径用刚刚创建的output。

运行工作流

　　完成创建之后，会自动跳转到自动学习的【运行总览页面】，工作流会自动从【数据标注】节点开始运行。这就是一个Workflow。一个Workflow包括【数据处理】-【模型训练】-【模型评估】-【部署上线】-【模型监控】五大步骤。

　　观察数据标注节点，待数据标注节点变为【橘黄色】（如上图），即为【等待操作】状态。点击【数据标注】节点，单击【继续运行】。

　　在弹出的窗口选择【确定】，程序即可继续运行，工作流进行到【版本发布】－【数据校验】。

　　数据校验过程和图像分类过程耗时会比较长。

　　当工作流运行到【服务部署】节点，状态会变为橘黄色的等待输入，点击【服务部署】，填写以下两个输入参数，其他参数保持默认，然后点击【继续运行】。

　　1、计算节点规格：根据您的实际需求选择相应的规格，不同规格的配置费用不同，选择好规格后，配置费用处会显示相应的费用。

　　2、是否自动停止：为了避免资源浪费，建议您打开该开关，根据您的需求，选择自动停止时间，也可以自定义自动停止的时间。

预测分析

　　运行完成的工作流会自动部署相应的在线服务，只需在相应的服务详情页面进行预测即可。

　　在服务部署节点单击【实例详情】或在ModelArts管理控制台，选择【部署上线】－【在线服务】，找到生成的在线服务名称，在服务详情页，单击选择“预测”页签。

　　老样子，上传几张图片试试，然后看预测结果，这里给几个样图。

清除相应资源

　　预测完成后，单击在线服务页面该服务的【停止】。

　　进入OBS服务详情对象存储服务-控制台 (huaweicloud.com)页面，找到不需要的存储对象，在操作列单击【更多】－【删除】，删除相应的存储对象，及时腾出空间。

《使用自定义算法构建模型（手写数字识别）》

　　这个案例可以很好的体会到把本地任务转换成在线任务的流程。

准备训练数据

　　在本地新建一个文件夹【使用自定义算法构建模型（手写数字识别）】来存放所有本地文件。

　　本案例使用经典的MNIST数据集，本实验所有素材的下载链接：https://pan.baidu.com/s/1BthqmxmFkjSta1rEYgcDGw?pwd=ahot
提取码：ahot。

　　数据集数据解读：

　　“train-images-idx3-ubyte.gz”：训练集的压缩包文件，共包含60000个样本。

　　“train-labels-idx1-ubyte.gz”：训练集标签的压缩包文件，共包含60000个样本的类别标签。

　　“t10k-images-idx3-ubyte.gz”：验证集的压缩包文件，共包含10000个样本。

　　“t10k-labels-idx1-ubyte.gz”：验证集标签的压缩包文件，共包含10000个样本的类别标签。

准备训练文件和推理文件

　　在本地的文件夹中创建训练脚本【train.py】，直接把下面内容复制进去。

# base on https://github.com/pytorch/examples/blob/main/mnist/main.py

from __future__ import print_function

import os
import gzip
import codecs
import argparse
from typing import IO, Union

import numpy as np

import torch
import torch.nn as nn
import torch.nn.functional as F
import torch.optim as optim
from torchvision import datasets, transforms
from torch.optim.lr_scheduler import StepLR

import shutil


# 定义网络模型
class Net(nn.Module):
    def __init__(self):
        super(Net, self).__init__()
        self.conv1 = nn.Conv2d(1, 32, 3, 1)
        self.conv2 = nn.Conv2d(32, 64, 3, 1)
        self.dropout1 = nn.Dropout(0.25)
        self.dropout2 = nn.Dropout(0.5)
        self.fc1 = nn.Linear(9216, 128)
        self.fc2 = nn.Linear(128, 10)

    def forward(self, x):
        x = self.conv1(x)
        x = F.relu(x)
        x = self.conv2(x)
        x = F.relu(x)
        x = F.max_pool2d(x, 2)
        x = self.dropout1(x)
        x = torch.flatten(x, 1)
        x = self.fc1(x)
        x = F.relu(x)
        x = self.dropout2(x)
        x = self.fc2(x)
        output = F.log_softmax(x, dim=1)
        return output


# 模型训练，设置模型为训练模式，加载训练数据，计算损失函数，执行梯度下降
def train(args, model, device, train_loader, optimizer, epoch):
    model.train()
    for batch_idx, (data, target) in enumerate(train_loader):
        data, target = data.to(device), target.to(device)
        optimizer.zero_grad()
        output = model(data)
        loss = F.nll_loss(output, target)
        loss.backward()
        optimizer.step()
        if batch_idx % args.log_interval == 0:
            print('Train Epoch: {} [{}/{} ({:.0f}%)]\tLoss: {:.6f}'.format(
                epoch, batch_idx * len(data), len(train_loader.dataset),
                100. * batch_idx / len(train_loader), loss.item()))
            if args.dry_run:
                break


# 模型验证，设置模型为验证模式，加载验证数据，计算损失函数和准确率
def test(model, device, test_loader):
    model.eval()
    test_loss = 0
    correct = 0
    with torch.no_grad():
        for data, target in test_loader:
            data, target = data.to(device), target.to(device)
            output = model(data)
            test_loss += F.nll_loss(output, target, reduction='sum').item()
            pred = output.argmax(dim=1, keepdim=True)
            correct += pred.eq(target.view_as(pred)).sum().item()

    test_loss /= len(test_loader.dataset)

    print('\nTest set: Average loss: {:.4f}, Accuracy: {}/{} ({:.0f}%)\n'.format(
        test_loss, correct, len(test_loader.dataset),
        100. * correct / len(test_loader.dataset)))


# 以下为pytorch mnist
# https://github.com/pytorch/vision/blob/v0.9.0/torchvision/datasets/mnist.py
def get_int(b: bytes) -> int:
    return int(codecs.encode(b, 'hex'), 16)


def open_maybe_compressed_file(path: Union[str, IO]) -> Union[IO, gzip.GzipFile]:
    """Return a file object that possibly decompresses 'path' on the fly.
       Decompression occurs when argument `path` is a string and ends with '.gz' or '.xz'.
    """
    if not isinstance(path, torch._six.string_classes):
        return path
    if path.endswith('.gz'):
        return gzip.open(path, 'rb')
    if path.endswith('.xz'):
        return lzma.open(path, 'rb')
    return open(path, 'rb')


SN3_PASCALVINCENT_TYPEMAP = {
    8: (torch.uint8, np.uint8, np.uint8),
    9: (torch.int8, np.int8, np.int8),
    11: (torch.int16, np.dtype('>i2'), 'i2'),
    12: (torch.int32, np.dtype('>i4'), 'i4'),
    13: (torch.float32, np.dtype('>f4'), 'f4'),
    14: (torch.float64, np.dtype('>f8'), 'f8')
}


def read_sn3_pascalvincent_tensor(path: Union[str, IO], strict: bool = True) -> torch.Tensor:
    """Read a SN3 file in "Pascal Vincent" format (Lush file 'libidx/idx-io.lsh').
       Argument may be a filename, compressed filename, or file object.
    """
    # read
    with open_maybe_compressed_file(path) as f:
        data = f.read()
    # parse
    magic = get_int(data[0:4])
    nd = magic % 256
    ty = magic // 256
    assert 1 <= nd <= 3
    assert 8 <= ty <= 14
    m = SN3_PASCALVINCENT_TYPEMAP[ty]
    s = [get_int(data[4 * (i + 1): 4 * (i + 2)]) for i in range(nd)]
    parsed = np.frombuffer(data, dtype=m[1], offset=(4 * (nd + 1)))
    assert parsed.shape[0] == np.prod(s) or not strict
    return torch.from_numpy(parsed.astype(m[2], copy=False)).view(*s)


def read_label_file(path: str) -> torch.Tensor:
    with open(path, 'rb') as f:
        x = read_sn3_pascalvincent_tensor(f, strict=False)
    assert(x.dtype == torch.uint8)
    assert(x.ndimension() == 1)
    return x.long()


def read_image_file(path: str) -> torch.Tensor:
    with open(path, 'rb') as f:
        x = read_sn3_pascalvincent_tensor(f, strict=False)
    assert(x.dtype == torch.uint8)
    assert(x.ndimension() == 3)
    return x


def extract_archive(from_path, to_path):
    to_path = os.path.join(to_path, os.path.splitext(os.path.basename(from_path))[0])
    with open(to_path, "wb") as out_f, gzip.GzipFile(from_path) as zip_f:
        out_f.write(zip_f.read())
# --- 以上为pytorch mnist
# --- end


# raw mnist 数据处理
def convert_raw_mnist_dataset_to_pytorch_mnist_dataset(data_url):
    """
    raw

    {data_url}/
        train-images-idx3-ubyte.gz
        train-labels-idx1-ubyte.gz
        t10k-images-idx3-ubyte.gz
        t10k-labels-idx1-ubyte.gz

    processed

    {data_url}/
        train-images-idx3-ubyte.gz
        train-labels-idx1-ubyte.gz
        t10k-images-idx3-ubyte.gz
        t10k-labels-idx1-ubyte.gz
        MNIST/raw
            train-images-idx3-ubyte
            train-labels-idx1-ubyte
            t10k-images-idx3-ubyte
            t10k-labels-idx1-ubyte
        MNIST/processed
            training.pt
            test.pt
    """
    resources = [
        "train-images-idx3-ubyte.gz",
        "train-labels-idx1-ubyte.gz",
        "t10k-images-idx3-ubyte.gz",
        "t10k-labels-idx1-ubyte.gz"
    ]

    pytorch_mnist_dataset = os.path.join(data_url, 'MNIST')

    raw_folder = os.path.join(pytorch_mnist_dataset, 'raw')
    processed_folder = os.path.join(pytorch_mnist_dataset, 'processed')

    os.makedirs(raw_folder, exist_ok=True)
    os.makedirs(processed_folder, exist_ok=True)

    print('Processing...')

    for f in resources:
        extract_archive(os.path.join(data_url, f), raw_folder)

    training_set = (
        read_image_file(os.path.join(raw_folder, 'train-images-idx3-ubyte')),
        read_label_file(os.path.join(raw_folder, 'train-labels-idx1-ubyte'))
    )
    test_set = (
        read_image_file(os.path.join(raw_folder, 't10k-images-idx3-ubyte')),
        read_label_file(os.path.join(raw_folder, 't10k-labels-idx1-ubyte'))
    )
    with open(os.path.join(processed_folder, 'training.pt'), 'wb') as f:
        torch.save(training_set, f)
    with open(os.path.join(processed_folder, 'test.pt'), 'wb') as f:
        torch.save(test_set, f)

    print('Done!')


def main():
    # 定义可以接收的训练作业运行参数
    parser = argparse.ArgumentParser(description='PyTorch MNIST Example')

    parser.add_argument('--data_url', type=str, default=False,
                        help='mnist dataset path')
    parser.add_argument('--train_url', type=str, default=False,
                        help='mnist model path')

    parser.add_argument('--batch-size', type=int, default=64, metavar='N',
                        help='input batch size for training (default: 64)')
    parser.add_argument('--test-batch-size', type=int, default=1000, metavar='N',
                        help='input batch size for testing (default: 1000)')
    parser.add_argument('--epochs', type=int, default=14, metavar='N',
                        help='number of epochs to train (default: 14)')
    parser.add_argument('--lr', type=float, default=1.0, metavar='LR',
                        help='learning rate (default: 1.0)')
    parser.add_argument('--gamma', type=float, default=0.7, metavar='M',
                        help='Learning rate step gamma (default: 0.7)')
    parser.add_argument('--no-cuda', action='store_true', default=False,
                        help='disables CUDA training')
    parser.add_argument('--dry-run', action='store_true', default=False,
                        help='quickly check a single pass')
    parser.add_argument('--seed', type=int, default=1, metavar='S',
                        help='random seed (default: 1)')
    parser.add_argument('--log-interval', type=int, default=10, metavar='N',
                        help='how many batches to wait before logging training status')
    parser.add_argument('--save-model', action='store_true', default=True,
                        help='For Saving the current Model')
    args = parser.parse_args()

    use_cuda = not args.no_cuda and torch.cuda.is_available()

    torch.manual_seed(args.seed)

    # 设置使用 GPU 还是 CPU 来运行算法
    device = torch.device("cuda" if use_cuda else "cpu")

    train_kwargs = {'batch_size': args.batch_size}
    test_kwargs = {'batch_size': args.test_batch_size}
    if use_cuda:
        cuda_kwargs = {'num_workers': 1,
                       'pin_memory': True,
                       'shuffle': True}
        train_kwargs.update(cuda_kwargs)
        test_kwargs.update(cuda_kwargs)

    # 定义数据预处理方法
    transform=transforms.Compose([
        transforms.ToTensor(),
        transforms.Normalize((0.1307,), (0.3081,))
        ])

    # 将 raw mnist 数据集转换为 pytorch mnist 数据集
    convert_raw_mnist_dataset_to_pytorch_mnist_dataset(args.data_url)

    # 分别创建训练和验证数据集
    dataset1 = datasets.MNIST(args.data_url, train=True, download=False,
                       transform=transform)
    dataset2 = datasets.MNIST(args.data_url, train=False, download=False,
                       transform=transform)

    # 分别构建训练和验证数据迭代器
    train_loader = torch.utils.data.DataLoader(dataset1, **train_kwargs)
    test_loader = torch.utils.data.DataLoader(dataset2, **test_kwargs)

    # 初始化神经网络模型并复制模型到计算设备上
    model = Net().to(device)
    # 定义训练优化器和学习率策略，用于梯度下降计算
    optimizer = optim.Adadelta(model.parameters(), lr=args.lr)
    scheduler = StepLR(optimizer, step_size=1, gamma=args.gamma)

    # 训练神经网络，每一轮进行一次验证
    for epoch in range(1, args.epochs + 1):
        train(args, model, device, train_loader, optimizer, epoch)
        test(model, device, test_loader)
        scheduler.step()

    # 保存模型与适配 ModelArts 推理模型包规范
    if args.save_model:

        # 在 train_url 训练参数对应的路径内创建 model 目录
        model_path = os.path.join(args.train_url, 'model')
        os.makedirs(model_path, exist_ok = True)

        # 按 ModelArts 推理模型包规范，保存模型到 model 目录内
        torch.save(model.state_dict(), os.path.join(model_path, 'mnist_cnn.pt'))

        # 复制推理代码与配置文件到 model 目录内
        the_path_of_current_file = os.path.dirname(__file__)
        shutil.copyfile(os.path.join(the_path_of_current_file, 'infer/customize_service.py'), os.path.join(model_path, 'customize_service.py'))
        shutil.copyfile(os.path.join(the_path_of_current_file, 'infer/config.json'), os.path.join(model_path, 'config.json'))

if __name__ == '__main__':
    main()

　　再创建推理脚本【customize_service.py】，内容如下。

import os
import log
import json

import torch.nn.functional as F
import torch.nn as nn
import torch
import torchvision.transforms as transforms

import numpy as np
from PIL import Image

from model_service.pytorch_model_service import PTServingBaseService

logger = log.getLogger(__name__)

# 定义模型预处理
infer_transformation = transforms.Compose([
    transforms.Resize(28),
    transforms.CenterCrop(28),
    transforms.ToTensor(),
    transforms.Normalize((0.1307,), (0.3081,))
])

# 模型推理服务
class PTVisionService(PTServingBaseService):

    def __init__(self, model_name, model_path):
        # 调用父类构造方法
        super(PTVisionService, self).__init__(model_name, model_path)

        # 调用自定义函数加载模型
        self.model = Mnist(model_path)

        # 加载标签
        self.label = [0,1,2,3,4,5,6,7,8,9]

    # 接收request数据，并转换为模型可以接受的输入格式
    def _preprocess(self, data):
        preprocessed_data = {}
        for k, v in data.items():
            input_batch = []
            for file_name, file_content in v.items():
                with Image.open(file_content) as image1:
                    # 灰度处理
                    image1 = image1.convert("L")
                    if torch.cuda.is_available():
                        input_batch.append(infer_transformation(image1).cuda())
                    else:
                        input_batch.append(infer_transformation(image1))
            input_batch_var = torch.autograd.Variable(torch.stack(input_batch, dim=0), volatile=True)
            print(input_batch_var.shape)
            preprocessed_data[k] = input_batch_var

        return preprocessed_data

    # 将推理的结果进行后处理，得到预期的输出格式，该结果就是最终的返回值
    def _postprocess(self, data):
        results = []
        for k, v in data.items():
            result = torch.argmax(v[0])
            result = {k: self.label[result]}
            results.append(result)
        return results

    # 对于输入数据进行前向推理，得到推理结果
    def _inference(self, data):

        result = {}
        for k, v in data.items():
            result[k] = self.model(v)

        return result

# 定义网络
class Net(nn.Module):
    def __init__(self):
        super(Net, self).__init__()
        self.conv1 = nn.Conv2d(1, 32, 3, 1)
        self.conv2 = nn.Conv2d(32, 64, 3, 1)
        self.dropout1 = nn.Dropout(0.25)
        self.dropout2 = nn.Dropout(0.5)
        self.fc1 = nn.Linear(9216, 128)
        self.fc2 = nn.Linear(128, 10)

    def forward(self, x):
        x = self.conv1(x)
        x = F.relu(x)
        x = self.conv2(x)
        x = F.relu(x)
        x = F.max_pool2d(x, 2)
        x = self.dropout1(x)
        x = torch.flatten(x, 1)
        x = self.fc1(x)
        x = F.relu(x)
        x = self.dropout2(x)
        x = self.fc2(x)
        output = F.log_softmax(x, dim=1)
        return output


def Mnist(model_path, **kwargs):
    # 生成网络
    model = Net()

    # 加载模型
    if torch.cuda.is_available():
        device = torch.device('cuda')
        model.load_state_dict(torch.load(model_path, map_location="cuda:0"))
    else:
        device = torch.device('cpu')
        model.load_state_dict(torch.load(model_path, map_location=device))

    # CPU 或者 GPU 映射
    model.to(device)

    # 声明为推理模式
    model.eval()

    return model

　　再创建推理配置文件【config.json】，内容如下：

{
    "model_algorithm": "image_classification",
    "model_type": "PyTorch",
    "runtime": "pytorch_1.8.0-cuda_10.2-py_3.7-ubuntu_18.04-x86_64"
}

　　创建完成后，文件夹内的目录结构应如下所示：

创建OBS桶并上传文件

　　现在模拟从本地上传模型到ModelArts，把刚刚的文件都上传到OBS中。

　　登录OBS管理控制台，按照如下所示创建OBS桶和文件夹：

　　建立完成后，如下图所示：

　　上传此前下载的MNIST数据集４个压缩包文件到OBS的【mnist-data】文件夹中；

　　上传训练脚本【train.py】到【mnist-code】文件夹中；

　　上传推理脚本【customize_service.py】和推理配置文件【config.json】到【infer】文件夹中。

创建训练作业

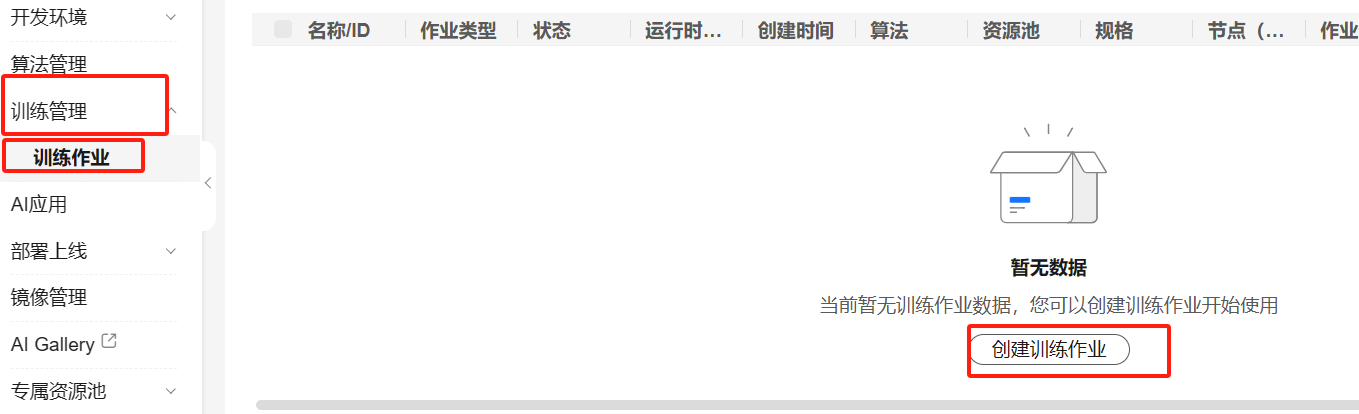

　　登录ModelArts管理控制台ModelArts - Console (huaweicloud.com)，在左侧导航栏选择【训练管理】－【训练作业】进入训练作业页面，单击【创建训练作业】。

填写创建训练作业相关信息。

　　“创建方式”：选择“自定义算法”。

　　“启动方式”：选择“预置框架”，下拉框中选择PyTorch，pytorch_1.8.0-cuda_10.2-py_3.7-ubuntu_18.04-x86_64；

　　“代码目录”：选择已创建的OBS代码目录路径，例如“/test-modelarts-xx/pytorch/mnist-code/”（test-modelarts-xx需替换为您的OBS桶名称）；

　　“启动文件”：选择代码目录下上传的训练脚本“train.py”；

　　“输入”：单击“增加训练输入”，设置训练输入的“参数名称”为“data_url”。设置数据存储位置为您的OBS目录，例如 “/test-modelarts-xx/pytorch/mnist-data/”（test-modelarts-xx需替换为您的OBS桶名称）；

　　“输出”：单击“增加训练输出”，设置训练输出的“参数名称”为“train_url”。设置数据存储位置为您的OBS目录，例如 “/test-modelarts-xx/pytorch/mnist-output/”（test-modelarts-xx需替换为您的OBS桶名称）。预下载至本地目录选择“不下载”；

　　“资源类型”：选择 GPU 单卡的规格，如“GPU: 1*NVIDIA-V100(16GB) | CPU: 8 核 64GB”。如果有免费GPU规格，可以选择免费规格进行训练；

　　其他参数保持默认即可。

　　单击【提交】，确认训练作业的参数信息，确认无误后单击【确定】。

　　页面自动返回【训练作业】列表页，当训练作业状态变为【已完成】时，即完成了模型训练过程。本案例的训练作业预计运行５分钟。

　　点击蓝色的【任务名】，在训练详情页左下方单击【训练输出路径】，跳转到OBS目录，查看是否存在model文件夹，且model文件夹中是否有生成训练模型。

推理部署

　　模型训练完成后，可以创建AI应用，将AI应用部署为在线服务。

　　在ModelArts管理控制台，单击左侧导航栏中的【AI应用】，进入【我的AI应用】页面，单击【创建】。

　　在【元模型来源】中，选择【从训练中选择】页签，选择刚刚完成的训练作业，勾选【动态加载】。AI引擎的值是系统自动写入的，无需设置。

　　在AI应用列表页面，当AI应用状态变为【正常】时，表示AI应用创建成功。单击蓝色的【AI应用名称】，点击右上角【部署】－【在线服务】，将AI应用部署为在线服务。

　　在【部署】页面，参考下图填写参数，然后根据界面提示完成在线服务创建。本案例适用于CPU规格，节点规格需选择CPU。

　　完成服务部署后，返回在线服务页面列表页，等待服务部署完成，当服务状态显示为【运行中】，表示服务已部署成功。

预测结果

　　点击右侧蓝色的【预测】。请求类型选择【multipart/form-data】，请求参数填写image，单击【上传】按钮上传示例图片，然后单击“预测”。

　　实例图片：

　　选取的图片不能有太多类似的底纹，这个代码的识别能力是一般的。

清除资源

　　清除资源很重要，本地上传训练任务要在服务、AI应用、作业、OBS都清除掉。

　　在【在线服务】页面，【删除】刚创建的在线服务。

　　在【AI应用管理】页面，【删除】刚创建的AI应用。

　　在【训练作业】页面，【删除】运行结束的训练作业。

　　进入OBS，删除本示例使用的文件夹和文件。
