Python-OpenCV车牌识别简易版（1）

Python-OpenCV车牌识别简易版（１）

　　本程序主要在于学习OpenCV函数和建立机器视觉识别的简单思路，熟悉Python语法和numpy包的使用，熟悉Jupyter的使用，适合作为入门OpenCV的第一个小项目。

环境搭建

　　项目需要电脑具有Python环境，此处不作赘述。

　　Jupyter Notebook是一个运行在浏览器的交互式计算、编码环境，支持多种语言，以Python和R居多。它可以把代码、文本注释、数学公式、运行结果等元素组合在一起显示，动态的步进和执行。非常适合入门学习或者教学使用，我们可以很方便的看到代码每一步的执行结果。

　　Jupyter Notebook可以通过Anaconda或者pip安装，本文推荐用简易的pip安装的方法。

　　打开CMD，直接输入pip安装即可。

pip install jupyter notebook

　　我们还需要安装OpenCV环境，而OpenCV有很多操作都是基于Numpy包。Numpy 是一个通用的数组处理包，提供了处理 n 维数组的工具，它是 Python 中科学计算和数据分析的基本包。继续在CMD中输入以下命令来安装numpy。

pip install numpy

　　之后我们安装OpenCV-Python包，继续在CMD中输入以下命令，一路回车就行。

pip install opencv-python

　　tips：如果以上安装太慢的话，可以使用国内源来安装，例如安装OpenCV可以输入pip install opencv-python -i https://pypi.tuna.tsinghua.edu.cn/simple

　　两个都安装完成后，我们在CMD中输入python回车，打开编译器输入以下命令来查看是否安装成功。

>>> import cv2
>>> print(cv2.__version__)

>>> from numpy import *
>>> eye(5)

　　其中from numpy import *是numpy特殊的导包语句，eye(5)是输出一个5阶对角阵。

　　输入exit()退出python编译器，之后我们新建一个python虚拟环境来开始我们的学习。

　　所谓虚拟环境就是在本地电脑实体上借助虚拟机docker开辟出来的相对独立的Python环境，我们把独立出来的部分称为“容器“，在容器中我们可以安装本项目需要的包，避免了和其他项目相互的影响。

　　在Python3.3之后，自带了venv工具（之前版本需要pip安装virtualenv工具）来建立虚拟环境，我们在D盘中（或者自己想放置的文件目录下）打开CMD，输入以下代码来新建一个OpenCV_CarLicence的虚拟环境。

python -m venv OpenCV_CarLicence

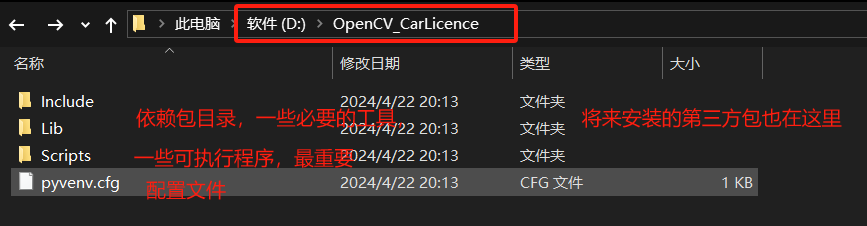

　CMD不会有任何提示，但在D盘中会有一个新的文件夹，其内部结构如下所示。

　　进入项目目录中的Scripts文件夹中，输入activate启动这个虚拟环境，CMD会变成以（OpenCV_CarLicence）开头的虚拟环境界面。

cd OpenCV_CarLicence
cd Scripts
activate

　　若要退出当前虚拟环境，输入exit()即可。

　　之后，我们解决如何在Jupyter Notebook中打开这个虚拟环境的问题。我们首先要在这个环境下安装Jupyter的内核kernel。

ipython kernel install --user --name=OpenCV_CarLicence

　之后我们cd ..退回到OpenCV_CarLicence主文件中，在这里我们输入jupyter notebook来打开jupyter的主界面。

　注意，这个CMD后台不能退出，一旦退出浏览器就访问不到jupyter了。

　　在jupyter的由上角我们new一个Notebook，选择刚刚建立的虚拟环境。

　这里就进入到了我们的代码书写界面，先回车一下，再选择第一个In[ ]:框，再把光标移到【代码】处，选择【Markdown】，第一个输入框就变成了我们输入.md笔记的地方了。

　在此我们按照.md的格式，输入#Python_OpenCV_车牌识别简易版然后按Shirt+Enter，就设置了本文件的大标题。

车牌定位

　　之后我们开始正式的编程环节，整体车牌识别要经过三个阶段：从图片中定位到车牌－把每个字符分割提取出来－对每个字符拼接。本章节我们把车牌定位出来。

　　我们需要两个基础的函数库，一个是cv2，是opencv的python库，一个是matplotlib，用于在Python中创建静态、动态的交互式图像。

　　我们先定义三个用来现实图片的方法，运行的快捷键是Shift+Enter。

import cv2
# 【1】
from matplotlib import pyplot as plt

#显示图片
def cv_show(name,img):
    cv2.imshow(name,img)
    cv2.waitKey(0)
    cv2.destroyAllWindows()

#使用 matplotlib 库的 pyplot 模块来显示一个图像
#OpenCV 默认使用 BGR 格式存储图像，而 matplotlib 使用 RGB 格式
def plt_show0(img):
# 【2】
    b,g,r = cv2.split(img)
    img = cv2.merge([r,g,b])
    plt.imshow(img)             #这里用的是plt的imshow,将img显示在画布上
    plt.show()                  #plt要多一个show（）方法，显示所有打开的图形。
                                #show 函数会根据后端的设置，将图形嵌入到 GUI 中

#plt显示灰色图片
def plt_show(img):
    plt.imshow(img,cmap = 'gray')
    plt.show()

　　【1】from matplotlib import pyplot as plt

　　Pyplot 是 Matplotlib 的子库，提供了和 MATLAB 类似的绘图 API，使用的时候，我们可以使用 import 导入 pyplot 库，并设置一个别名 plt。

　　【２】b,g,r = cv2.split(img)

　　分离出图片的B，R，G颜色通道，之后要合并成BGR再imshow，cv2.imshow("合并后的图像",cv2.merge([B,G,R])) 合并(B,G,R)三通道。

　　之后我们加载图片，利用cv2.imread()。

#加载图片
rawImage = cv2.imread('./img/car1.png')
plt_show0(rawImage)

　　读取到了原图就要先高斯去噪，可以在保留主要特征的情况下去除噪音、平滑图像，高斯滤波是用一个卷积核来对整个图像的每一个像素进行加权平均。

#高斯去噪
# 【3】
image = cv2.GaussianBlur(rawImage,(3,3),0)
plt_show0(image)

　　

　　【3】高斯去噪 cv2.GaussianBlur(img, ksize, sigmaX, sigmaY, borderType)

　　卷积核的大小决定了模糊的范围；sigmaX 和 sigmaY 是高斯核在 X 和 Y 方向上的标准差，表示模糊的强度，如果为0，则根据高斯核的大小自动计算。

　　borderType 是边界处理的方式，可以是 cv2.BORDER_CONSTANT常量, cv2.BORDER_REPLICATE重复, cv2.BORDER_REFLECT反射, cv2.BORDER_WRAP包裹等，默认为 cv2.BORDER_DEFAULT。

　　正常的图片三通道信息量太大，不适合处理，所以我们下一步把图片转为灰度图。

#灰度处理
gray_image = cv2.cvtColor(image,cv2.COLOR_BGR2GRAY)
plt_show(gray_image)

　　

　　之后我们对图片提取轮廓信息，特别是纵向的轮廓信息，因为车牌地区纵向的线条会比较多。Sobel边缘检测可以把图像的边缘信息提取出来，适用于灰度图和噪声较多的图片。图片的轮廓信息是灰度值变化最大的地方，Sobel利用一阶导最大值来检测边界，可以分为X轴方向和Y轴方向。

# Sobel边缘检测
# 【4】
Sobel_y = cv2.Sobel(gray_image,cv2.CV_16S,1,0)
# 【5】
absY = cv2.convertScaleAbs(Sobel_y)             #cv2.convertScaleAbs()是用于进行线性变换和绝对值转换的函数，可以用于图像增强和显示。
image = absY
plt_show(image)

　　

　　【4】Sobel边缘检测 Sobel_y = cv2.Sobel(gray_image,cv2.CV_16S,1,0)

　　Sobel算子用于边缘检测的离散微分算子，在追求效率且不那么重视信息量的情况下可以使用Sobel，但是Canny才是永远的神。1和0分别是x和y方向上的求导阶数，表示只在x方向上求一阶导数，最后得到纵向边缘，Gx 用于检测纵向边缘， Gy 用于检测横向边缘，需要x方向图像就对y求微分，需要y方向图像就对x求微分，两者颠倒。

　　【5】像素取绝对值 dst = cv2.convertScaleAbs(src, alpha, beta)

　　alpha表示像素值缩放的比例因子，beta表示像素值偏移量，如果我们想要将一个16位的深度图像转换为8位的彩色图像，并增加对比度和亮度，我们可以使用以下代码：depth_image = cv2.convertScaleAbs(depth_image, alpha=0.03, beta=100)。

　　现在图片上还有很多浅浅的灰色线条，我们设定一个阈值，让大于这个值的灰度色就变成白色，小于这个颜色的变成黑色。这样可以使整张图片看起来有效信息更突出。

#自适应阈值处理，处理完成之后图片非黑即白
#【6】
ret,image = cv2.threshold(image,0,255,cv2.THRESH_OTSU)
plt_show(image)

　　

　　【6】阈值处理ret,image = cv2.threshold(image,0,255,cv2.THRESH_OTSU)

　　threshold（）阈值处理，输入必须是单通道的灰度图，0是用于计算阈值的参数，当使用Otsu’s二值化时，该参数无效，可以设置为任意值。

　　255是用于赋值给大于或等于阈值的像素的最大值，通常为255，表示白色。

　　cv2.THRESH_OTSU是阈值类型，表示使用Otsu’s算法自动计算阈值，并将小于阈值的像素赋值为0，表示黑色。ret是计算出的最佳阈值，可以用于后续的分析或处理。

　　image是阈值处理后的图像，是一个二值图像，只包含0和255两种像素值。　　

　　THRESH_BINARY：最基础的二进制阈值化，大于阈值的像素设为最大值，小于阈值的像素设为0。

　　THRESH_BINARY_INV：反二进制阈值化，小于阈值的像素设为最大值，大于阈值的像素设为0。

　　THRESH_TRUNC：截断阈值化，大于阈值的像素设为阈值，小于阈值的像素不变。

　　THRESH_TOZERO：阈值化为0，小于阈值的像素设为0，大于阈值的像素不变。

　　THRESH_TOZERO_INV：反阈值化为0，大于阈值的像素设为0，小于阈值的像素不变。

　　THRESH_MASK：掩码阈值化，使用掩码图像来决定哪些像素需要阈值化。THRESH_OTSU：

　　Otsu’s阈值化，使用Otsu’s算法自动寻找最佳阈值，只支持8位单通道图像。

　　THRESH_TRIANGLE：Triangle阈值化，使用Triangle算法自动寻找最佳阈值，只支持8位单通道图像。

　　之后对图像进行闭运算，闭运算就是先腐蚀再膨胀，可以填充图片中的小孔或使得边缘平滑。

# 闭运算，先膨胀再腐蚀，可以填充图像中的小孔或者平滑边缘
# 【7】
kernelX = cv2.getStructuringElement(cv2.MORPH_RECT,(17,5))#卷积核，这里是一个17*5的矩形
print(kernelX)
image = cv2.morphologyEx(image,cv2.MORPH_CLOSE,kernelX,iterations = 1)#iterations表示迭代次数
plt_show(image)

　　【7】闭运算 getStructuringElement() morphologyEx()

　　cv2.getStructuringElement (shape, ksize, anchor = new cv.Point (-1, -1)) 创建一个指定形状和大小的卷积核，用于后续的形态学操作。

　　shape 表示结构元素的形状，可以是以下值之一：

　　　　cv2.MORPH_RECT 表示矩形形状，即所有的元素都是1；

　　　　cv2.MORPH_CROSS 表示十字形状，即中心行和列的元素都是1，其余为0；

　　　　cv2.MORPH_ELLIPSE 表示椭圆形状，即根据指定的大小生成一个椭圆；

　　ksize 表示结构元素的大小，是一个二元组，表示宽度和高度。

　　anchor 表示结构元素的锚点位置，是一个二元组，表示结构元素中心的坐标。默认值是 (-1, -1)。

　　cv2.morphologyEx (src, op, kernel, dst, anchor, iterations, borderType, borderValue) 这个函数是对图像进行形态学变换的通用函数，可以实现腐蚀、膨胀、开、闭、梯度、顶帽、黑帽等操作。

　　src 表示输入图像，可以是任意通道数，但深度必须是 cv2.CV_8U, cv2.CV_16U, cv2.CV_16S, cv2.CV_32F 或 cv2.CV_64F 之一。

　　op 表示形态学操作的类型，可以是以下值之一：

　　　　cv2.MORPH_ERODE 表示腐蚀操作，即将结构元素滑动到图像的每个位置，如果结构元素覆盖的像素都是1，那么输出图像的对应位置也是1，否则是0。这样可以减少图像中的白色区域，去除小白点或分离相连的物体；

　　　　cv2.MORPH_DILATE 表示膨胀操作，即将结构元素滑动到图像的每个位置，如果结构元素覆盖的像素中有一个是1，那么输出图像的对应位置也是1。这样可以增加图像中的白色区域，填补小孔或连接断裂的物体；

　　　　cv2.MORPH_OPEN 表示开操作，即先进行腐蚀操作，再进行膨胀操作。这样可以去除小的白色噪声，或者分离相连的物体；

　　　　cv2.MORPH_CLOSE 表示闭操作，即先进行膨胀操作，再进行腐蚀操作。这样可以填补物体内部的小孔，或者去除物体上的小黑点；

　　　　cv2.MORPH_GRADIENT 表示梯度操作，即膨胀图像和腐蚀图像的差。这样可以得到物体的轮廓；

　　　　cv2.MORPH_TOPHAT 表示顶帽操作，即原始图像和开操作之后的图像的差。这样可以得到比周围亮的区域；

　　　　cv2.MORPH_BLACKHAT 表示黑帽操作，即闭操作之后的图像和原始图像的差。这样可以得到比周围暗的区域。

　　kernel 表示结构元素，可以是 cv2.getStructuringElement 函数创建的，也可以是自定义的二维数组。

　　dst 表示输出图像，和输入图像有相同的大小和类型。

　　anchor 表示结构元素的锚点位置，和 cv2.getStructuringElement 函数的参数含义相同。默认值是 (-1, -1)，表示结构元素的中心是其几何中心。

　　iterations 表示迭代次数，默认值是1。

　　borderType 表示边界填充的方式，和 cv2.copyMakeBorder 函数的参数含义相同。可以是以下值之一：

　　　　cv2.BORDER_CONSTANT 表示用常数填充边界，需要指定 borderValue 参数；

　　　　cv2.BORDER_REPLICATE 表示用边界像素的值填充边界；

　　　　cv2.BORDER_REFLECT 表示用边界像素的镜像填充边界，不包括边界像素本身；

　　　　cv2.BORDER_REFLECT_101 表示用边界像素的镜像填充边界，包括边界像素本身；

　　　　cv2.BORDER_WRAP 表示用另一边的像素填充边界；

　　　　cv2.BORDER_DEFAULT 表示用 cv2.BORDER_REFLECT_101 的方式填充边界；

　　borderValue 表示边界填充的常数值，只有当 borderType 为 cv2.BORDER_CONSTANT 时有效。默认值是 cv2.morphologyDefaultBorderValue ()，表示自动选择一个合适的值。

　　现在的图片上小白点还是很多，这些都不会是车牌出现的位置，我们去除这些小白点。

#去除一些小白点
kernelX = cv2.getStructuringElement(cv2.MORPH_RECT,(17,1))
kernelY = cv2.getStructuringElement(cv2.MORPH_RECT,(1,13))
#膨胀、腐蚀
image = cv2.dilate(image,kernelX)
image = cv2.erode(image,kernelX)
#腐蚀、膨胀
image = cv2.erode(image,kernelY)
image = cv2.dilate(image,kernelY)

plt_show(image)
#这一步效果对于部分图片无法通过，需要精心调制才具有一般性

　　可见图片上还有一些细小的白条，没有和大片的区域链接起来，我们采用中值滤波让他们图片变的平滑，让这些本该在一起的连接起来。

# 中值滤波 除去噪点
# 【8】
image = cv2.medianBlur(image,15)
plt_show(image)

　　【8】中值滤波 image = cv2.medianBlur(image,15)

　　dst = cv2.medianBlur(src, ksize)是OpenCV中用于对图像进行中值滤波的函数。

　　中值滤波是一种非线性滤波方法，它的原理是用邻域内所有像素值的中位数来替换当前像素值，从而消除图像中的椒盐噪声等。ksize表示滤波核的大小，必须是大于1的奇数。
